FU型链式输送机,是引进国外先进技术开发的产品,在技术上处于国内先进水平。该输送机是一种用于水平(或倾斜≤15º)输送粉状、粒状物料的环保型、节能型机械新产品。本产品设计合理、结构新颖、使用寿命长,运转可靠性高,节能高产,密封、安全且维修方便,是一种理想的节能、环保输送设备。
(二)工作原理
链运机的输送原理:散料具有内摩擦和压力的特性,它在机械内受到输送链在其运动方向的拉力,使其内部压力增加,颗粒之间的内摩擦力增大,在水平输送时,这种内摩擦力保证了料层之间的稳定状态,物料就随输送链一起向前运动。当料层高度与机槽宽度的比值满足一定条件时,料流是稳定的,料速约等于链速。

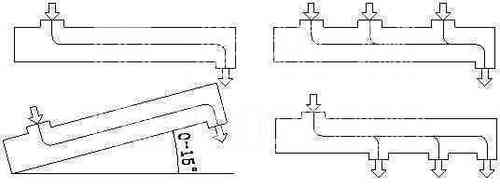

(三) 基本形式
(四) 技术参数
输送水泥生熟原料和成品粉料的最适链速
物料 | 生料细粉或水泥成品 | 熟料细粉或水泥成品 | 生料或熟料粗粉回料 | |
料温 | <60º | 60-120℃ | <60℃ | 60-120℃ |
最适链速(m/min) | 15-20 | 10-13.5 | 10-12 | 10 |
最大链速(m/min) | 25 | 15 | 13.5 | 12 |
输送不同磨琢性物料时所推荐的链速
物料磨琢性 | 特大 | 大 | 中 | 小 | |
链速m/min | 推荐 | 10 | 15 | 20 | 30 |
最大 | 15 | 20 | 30 | 40 |
FU系列链运机的技术参数
型号 | 槽宽(mm) | 理想粒度(mm) | 10%最大粒度(mm) | 最大输送斜度 | 最适输送量(m³/h) | 物料湿度 | |||||
链条线速度(m/min) | |||||||||||
11 | 14 | 17 | 22 | 27 | |||||||
FU150 | 150 | <3 | <6 | ≤15º | 10 | 16 | 20 | ≤5% | |||
FU200 | 200 | <4 | <8 | 18 | 28 | 38 | |||||
FU270 | 270 | <5 | <10 | 33 | 41 | 50 | 68 | 82 | |||
FU350 | 350 | <7 | <15 | 64 | 80 | 100 | 125 | ||||
FU410 | 410 | <9 | <18 | 90 | 110 | 138 | 175 | ||||
FU500 | 500 | <11 | <21 | 170 | 210 | 270 | |||||
FU600 | 600 | <13 | <25 | 184 | 224 | 276 | 340 | ||||
FU700 | 700 | <15 | <30 | 250 | 305 | 376 | 460 | ||||
倾斜输η送时的折扣系数η值 | |||||||||||
倾角(度) | 0-2.5 | 2.5-5 | 5-7.5 | 7.5-10 | 10-12.5 | 12.5-15 | |||||
n | 1 | 0.95 | 0.9 | 0.85 | 0.8 | 0.7 |
(五)各机型最大输送量、最大输送长度及动力选择表
FU150、FU200、FU270、FU350、FU410、/FU500、FU600、FU700型链运机的最大输送量、最大输送长度及动力表选择参见表。
型号 | 输送量(㎥/h) | 输送机链速(m/min) | 驱动装置 | 相应动力可输送最长距离(m) | 适宜物料 | ||||||
功率(kw) | 减速机减速比 | 物料容量(t/㎥) | |||||||||
0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | ||||||
FU150 | 10 | 11 | 2.2 | -71 | 50 | 41 | 36.5 | 32.5 | 28.5 | 25 | 粉状小颗粒状物 |
3 | 71 | ﹙68.5﹚ | ﹙56﹚ | 49.5 | 44.5 | 39 | 34.5 | ||||
16 | 17 | 2.2 | 47 | 32 | 26.5 | 23.5 | 21 | 18.5 | 16 | ||
3 | 47 | 44 | 36 | 32 | 29 | 25 | 22 | ||||
4 | 47 | ﹙59﹚ | 48 | 43 | 38.5 | 33.5 | 29.5 | ||||
5.5 | 47 | ﹙81.5﹚ | ﹙66﹚ | ﹙59﹚ | ﹙53﹚ | 46 | -41 | ||||
20 | 22 | 1.1 | 35 | 12.5 | 10 | 9 | 8 | 7 | 6 | ||
1.5 | 3 | 17 | 14 | 12 | 11 | 9.5 | 8.5 | ||||
2.2 | 35 | 25 | 20.5 | 18 | 16 | 14 | 12.5 | ||||
3 | 35 | 34 | 28 | 24.5 | 22 | 19.5 | 17 | ||||
4 | 35 | 45.5 | 37 | 33 | 30 | 26 | 23 | ||||
5.5 | 35 | ﹙63﹚ | ﹙51﹚ | 45.5 | 41 | 35.5 | 31.5 | ||||
7.5 | 35 | ﹙85.5﹚ | ﹙70﹚ | ﹙62﹚ | ﹙56﹚ | 48.5 | 43 |
型号 | 输送量(㎥/h) | 输送机链速(m/min) | 驱动装置 | 相应动力可输送最长距离(m) | 适宜物料 | ||||||
功率(kw) | 减速机减速比 | 物料容量(t/㎥) | |||||||||
0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | ||||||
FU200 | 18 | 11 | 2.2 | 71 | 31 | 25.5 | 22.5 | 20.5 | 18 | 16 | 粉状小颗粒状物 |
3 | 71 | 42.5 | 35 | 31 | 27.5 | 25 | 21.5 | ||||
4 | 71 | 56.5 | 46 | 41 | 37 | 32.5 | 29 | ||||
5.5 | 71 | ﹙71.5) | ﹙63.5) | 56.5 | 51 | 41.5 | 39.5 | ||||
28 | 17 | 2.2 | 47 | 20 | 16.5 | 14 | 13 | 11 | 10 | ||
3 | 47 | 27 | 22 | 19.5 | 17.5 | 15.5 | 13.5 | ||||
4 | 47 | 36 | 29 | 26 | 23.5 | 20.5 | 18 | ||||
5.5 | 47 | 50 | 40.5 | 36 | 32.5 | 28 | 25 | ||||
7.5 | 47 | ﹙67.5) | 55 | 49 | 41.5 | 38.5 | 34.5 | ||||
38 | 22 | 2.2 | 35 | 14.5 | 12 | 11 | 9.5 | 8.5 | 7.5 | ||
3 | 35 | 20 | 16.5 | 14.5 | 13 | 11 | 10 | ||||
4 | 35 | 26.5 | 21.5 | 19 | 17.5 | 15 | 13.5 | ||||
5.5 | 35 | 37 | 30 | 27 | 24 | 21 | 18.5 | ||||
7.5 | 35 | 50 | 41 | 36.5 | 32.5 | 28.5 | 25 | ||||
11 | 35 | ﹙73.5) | ﹙60﹚ | 53.5 | 48 | 42 | 37 | ||||
FU270 | 33 | 11 | 4 | 71 | 34 | 29 | 25 | 22 | 18 | 16 | 粉状小颗粒状物 |
5.5 | 71 | 47 | 40 | 31 | 30 | 25 | 22 | ||||
7.5 | 71 | 64 | 54 | 47 | 41 | 35 | 30 | ||||
11 | 71 | ﹙90﹚ | ﹙75﹚ | ﹙65﹚ | 56 | 45 | 40 | ||||
40 | 13.5 | 4 | 59 | 27 | 22 | 19 | 17 | 14 | 12 | ||
5.5 | 59 | 37 | 31 | 27 | 24 | 20 | 17 | ||||
7.5 | 59 | 51 | 43 | 37 | 32 | 27 | 24 | ||||
11 | 59 | 74 | 63 | 54 | 48 | 40 | 35 | ||||
15 | 59 | ﹙90﹚ | ﹙75﹚ | ﹙65﹚ | 56 | 45 | 40 | ||||
50 | 17 | 5.5 | 47 | 30 | 25 | 22 | 19 | 16 | 14 | ||
7.5 | 47 | 42 | 35 | 30 | 26 | 22 | 19 | ||||
11 | 47 | 61 | 51 | 41 | 39 | 33 | 29 | ||||
18.5 | 29 | ﹙90﹚ | ﹙75﹚ | ﹙65﹚ | 56 | 45 | 40 | ||||
68 | 22 | 5.5 | 35 | 22 | 19 | 16 | 14 | 12 | 10 | ||
7.5 | 35 | 30 | 26 | 22 | 19 | 16 | 14 | ||||
11 | 35 | 45 | 38 | 33 | 29 | 24 | 21 | ||||
15 | 35 | ﹙62﹚ | 52 | 45 | 39 | 33 | 29 | ||||
18.5 | 23 | ﹙76﹚ | ﹙61﹚ | 55 | 49 | 41 | 36 | ||||
82 | 27 | 7.5 | 29 | 21 | 20 | 17 | 15 | 13 | 11 | ||
11 | 29 | 36 | 30 | 26 | 23 | 19 | 17 | ||||
15 | 29 | 49 | 41 | 36 | 31 | 26 | 23 | ||||
18.5 | 17 | 60 | 51 | 44 | 39 | 33 | 28 | ||||
22 | 17 | ﹙72﹚ | ﹙60﹚ | 52 | 46 | 39 | 34 |
型号 | 输送量(㎥/h) | 输送机链速(m/min) | 驱动装置 | 相应动力可输送最长距离(m) | 适宜物料 | ||||||
功率(kw) | 减速机减速比 | 物料容量(t/㎥) | |||||||||
0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | ||||||
FU350 | 64 | 14 | 4 | 71 | 21.5 | 16.5 | 11 | 12.5 | 10.5 | 9 | 粉状小颗粒状物 |
5.5 | 71 | 29.5 | 22.5 | 19.5 | 17 | 14.5 | 12.5 | ||||
7.5 | 71 | 40.5 | 31 | 27 | 23.5 | 20 | 17.5 | ||||
11 | 71 | ﹙60﹚ | 45.5 | 39.5 | 34.5 | 29.5 | 25.5 | ||||
15 | 71 | (81.5) | (62.5) | 54 | 47.5 | 40 | 35 | ||||
80 | 17 | 4 | 59 | 17.5 | 13 | 11.5 | 10 | 8.5 | 7.5 | ||
5.5 | 59 | 24 | 18.5 | 19 | 14 | 11.5 | 10 | ||||
7.5 | 59 | 33 | 25 | 21.5 | 19 | 16 | 14 | ||||
11 | 59 | 48.5 | 37 | 32 | 28 | 23.5 | 20.5 | ||||
15 | 59 | ﹙66﹚ | 50.5 | 43.5 | 38 | 32.5 | 28 | ||||
18.5 | 43 | (81.5) | ﹙62﹚ | 53.5 | 47 | 40 | 31.5 | ||||
98 | 21 | 5.5 | 47 | 19.5 | 15 | 13 | 11.5 | 9.5 | 8 | ||
7.5 | 47 | 26.5 | 20.5 | 17.5 | 15.5 | 13 | 11.5 | ||||
11 | 47 | 39.5 | 30 | 26 | 22.5 | 19 | 16.5 | ||||
18.5 | 29 | ﹙66﹚ | 50.5 | 43.5 | 38.5 | 32.5 | 28 | ||||
22 | 29 | ﹙79﹚ | ﹙60﹚ | 52 | 45.5 | 38.5 | 33.5 | ||||
130 | 28 | 7.5 | 35 | 20 | 15 | 13 | 11.5 | 10 | 8.5 | ||
11 | 35 | 29.6 | 22.5 | 19.5 | 17 | 14.5 | 12.5 | ||||
15 | 35 | 40.5 | 30.5 | 26.5 | 23.5 | 20 | 17 | ||||
18.5 | 23 | 49.5 | 38 | 33 | 29 | 24.5 | 21 | ||||
22 | 23 | 59 | 45 | 39 | 34.5 | 29 | 25 | ||||
30 | 23 | ﹙81﹚ | (61.5) | 53.5 | 47 | 40 | 34.5 | ||||
FU410 | 90 | 14 | 4 | 71 | 16.5 | 12.5 | 10.5 | 9 | 7.5 | 6.5 | 粉状小颗粒状物 |
5.5 | 71 | 23 | 17 | 14.5 | 12.5 | 10.5 | 9 | ||||
7.5 | 71 | 31.5 | 23.5 | 20 | 17.5 | 14.5 | 12.5 | ||||
11 | 71 | 46 | 34.5 | 29.5 | 25.5 | 21.5 | 18.5 | ||||
15 | 71 | ﹙63﹚ | 47 | 40 | 35 | 29.5 | 25.5 | ||||
22 | 47 | ﹙83﹚ | ﹙64﹚ | 55.5 | 45 | 40 | 35 | ||||
110 | 17 | 4 | 59 | 13.5 | 10 | 8.5 | 7.5 | 6.5 | 5.5 | ||
5.5 | 59 | 19 | 14 | 12 | 10.5 | 9.5 | 7.5 | ||||
7.5 | 59 | 26 | 19 | 16.5 | 14.5 | 12 | 10.5 | ||||
11 | 59 | 38 | 28.5 | 24 | 21 | 17.5 | 15 | ||||
15 | 59 | 42 | 38.5 | 33 | 29 | 24 | 21 | ||||
18.5 | 43 | ﹙64﹚ | 47.5 | 44 | 35.5 | 30 | 25.5 | ||||
22 | 43 | ﹙69﹚ | 53 | 45.5 | 40 | 34.5 | 29.5 |
