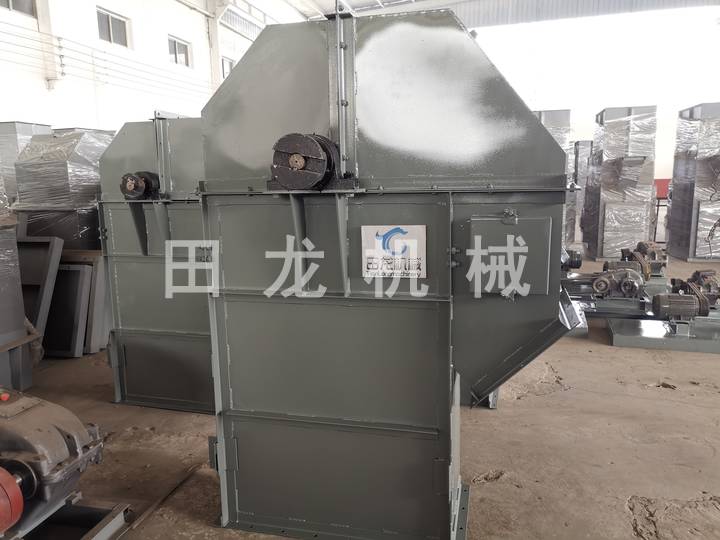

一、TH、HL型斗式提升机

（一）概述

TH、HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、料状、及大块状的物料，如粮食、煤、水泥、碎矿石等，输送高度最高40ｍ，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链条经特殊处理寿命长，下部采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效的保护运动部件，物料温度不超过250℃，ＴＨ型按JB3926――85《垂直斗式提升机》标准设计制造，应优先选用。HL型斗提机连接尺寸同原HL型，链条、链轮、张紧装置等同TH型，即可靠性同TH型。

注：1、表中斗容为计算斗容，对于&ldquo;Q&rdquo;形料斗，输送量按填充系数0.4计算得出；其它形式料斗，输送量按填充系数0.6计算得出。</span></div>

2、TH型斗提机料斗用途：

Zh-中深斗：输送湿粘性物料，如糖、湿细沙等。

Sh-深斗：输送重的粉状至小块状物料，如水泥、砂、煤等。

3、HL型斗提机料斗的用途：

Q-浅圆底料斗：输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。

S-深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。

4、张紧力计算：

G=40+0.232Q&middot;H

式中：Q--输送量（t/h），H--提升高度（mm），G--张紧力（kg）
